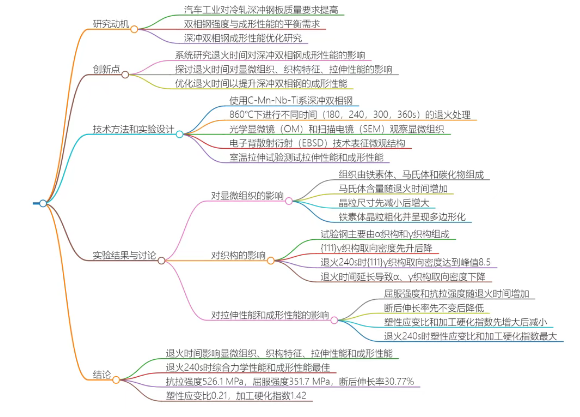

在860℃退火温度下对冷轧态C-Mn-Nb-Ti系深冲双相钢进行退火处理，研究了退火时间（180，240，300，360s）对试验钢显微组织、织构特征、拉伸性能和成形性能的影响。结果表明：不同退火时间下试验钢的组织均为铁素体、马氏体和碳化物；随着退火时间的延长，马氏体含量增加，晶粒尺寸先减小后增大，当退火时间超过240s后，铁素体晶粒粗化并呈现多边形化。试验钢主要由α织构和γ织构组成，随着退火时间的延长，γ织构取向密度先升再降，试验钢的屈服强度和抗拉强度均增大，断后伸长率先基本不变后显著降低，塑性应变比和加工硬化指数先增大后减小，当退火时间为240s时塑性应变比和加工硬化指数均达到最大值。860 ℃退火240s后试验钢的综合力学性能和成形性能最佳，此时抗拉强度为526.1MPa，屈服强度为351.7MPa，断后伸长率为30.77%，塑性应变比为0.21，加工硬化指数为1.42。
汽车用冷轧深冲钢板质量要求的提高，双相钢在汽车行业中的应用，以及强度与成形性能之间平衡的必要性。文章指出，深冲双相钢成形性能的优化研究主要集中在成分设计和热处理工艺两大方面。同时，本章提出了退火时间对双相钢成形性能影响的研究空白，并介绍了本研究以C-Mn-Nb-Ti系深冲双相钢为对象，探讨不同退火时间对钢的组织与性能的影响，旨在为汽车用钢的开发提供理论依据和实践指导。
1 试样制备与试验方法
本章节主要介绍了C-Mn-Nb-Ti系双相钢的试样制备与试验方法。首先，采用真空感应熔炼炉冶炼试验钢，并热锻、切割成坯料。坯料经过热轧、冷轧至1mm厚，并切割成所需试样。试样在箱式退火炉中进行不同时间的退火处理，之后快速冷却。利用显微镜和电镜观察显微组织，并通过电解抛光和EBSD技术表征微观结构。最后，按照国家标准进行室温拉伸试验，计算塑性应变比和加工硬化指数，以评估材料的冲压成形性能和均匀变形能力。
2 试验结果与讨论

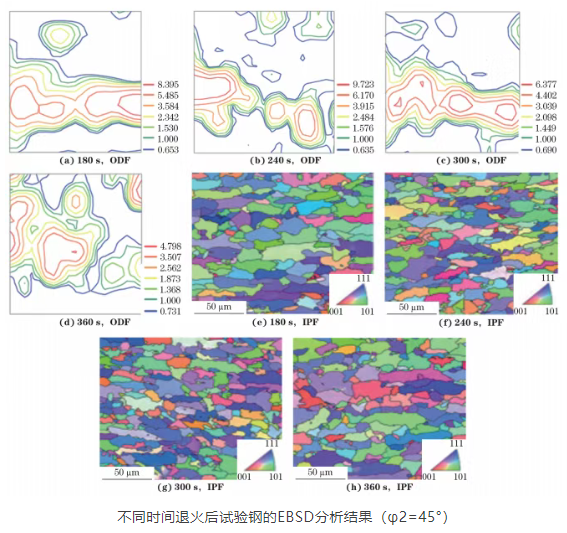

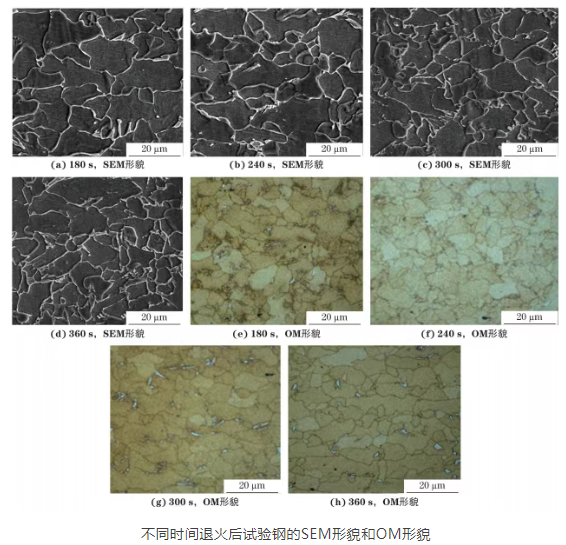

本章节主要讨论了退火时间对C-Mn-Nb-Ti系深冲双相钢组织与性能的影响。结果表明，随着退火时间的延长，晶粒逐渐等轴化，铁素体晶粒尺寸先减小后增加，马氏体含量增加。退火时间达到240秒时，组织均匀性最好，γ织构强度最高，成形性能最佳。退火时间继续延长，会导致晶粒异常长大，织构均匀性下降，成形性能降低。最优退火时间为240秒，此时屈服强度、抗拉强度和断后抗拉强度和断后伸长率均达到较理想值，有利于提高深冲双相钢的成形性能。
退火时间对C-Mn-Nb-Ti系深冲双相钢的组织与性能有显著影响。退火过程中，晶粒形态和尺寸发生变化，马氏体含量增加，织构类型和取向密度也随之改变。具体来说，退火时间延长导致晶粒先减小后增大，马氏体含量增加，织构由α和γ组成，且在240秒时达到最佳综合力学性能和成形性能，此时抗拉强度、屈服强度、断后伸长率、塑性应变比和加工硬化指数均达到较优值。
本文采摘于网络，不代表本站立场，转载联系作者并注明出处：https://www.mjgaz.cn/fenxiang/277795.html
