合金元素对钢材性能的影响取决于其种类、含量及与其他元素的相互作用。以下针对碳（C）、铬（Cr）、镍（Ni）、钛（Ti）、锰（Mn）等元素的作用进行详细分析，并探讨其协同效应及实际应用：

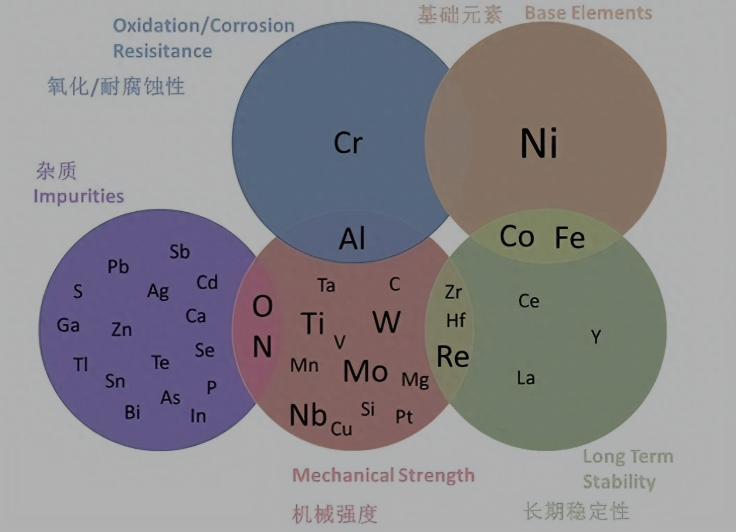

一、各合金元素的单独作用

铁(Fe)

铁是钢材中最重要的元素，约占钢材的95%。铁含量低于95%的钢材都是非“结构”钢。

碳（C）

然通常认为碳不是合金元素，但它却是钢中最重要的成分。

铁本身的机械性能较差，但与不同含量的碳制成合金时，会产生广泛的硬度和强度。如果碳含量增加，延展性、可锻性和切削加工性以及钢的焊接性能都会降低。添加碳使钢变得更硬、更强，但更脆。

焊接性能：碳含量过高会降低钢材的焊接性能，增加焊接时的淬硬倾向，容易产生冷裂纹，导致焊接接头质量下降。

耐腐蚀性：一般情况下，碳含量的变化对钢材耐腐蚀性影响不大，但在一些特殊环境中，如在含碳的还原性气氛中，可能会影响钢材表面氧化膜的稳定性。

铬（Cr）

铬是不锈钢中最重要的合金元素。正是这种元素赋予了不锈钢基本的耐腐蚀性，因为表面的铬与氧反应形成钝化的氧化铬层，该层保护金属免受腐蚀。

铬还提高了高温下的抗氧化能力，而且铬对钢有铁素体稳定作用。铬与碳结合形成碳化铬，从而增强耐磨性。它提高拉伸强度、硬度和耐热性，但它会降低钢的延展性。 负面效应：过量Cr可能降低韧性，并增加σ相脆性（高温长期服役时）。

镍（Ni）

镍添加到不锈钢中，以在室温和低温下形成或保留奥氏体微观结构。稳定奥氏体微观结构所需的最小镍含量约为8%至9%。

镍通常会增加延展性和韧性。它还可以降低活性状态下的腐蚀速率，因此在酸性环境中具有优势。在钢中添加镍还能提高淬透性。

韧性和塑性：能显著提高钢材的韧性和塑性，尤其是低温韧性。镍降低了钢材的韧脆转变温度，使钢材在低温环境下仍能保持良好的韧性，减少冷脆倾向，常用于制造低温压力容器等钢材。

强度：适量的镍也能提高钢材的强度，通过固溶强化作用，在不降低钢材韧性和塑性的前提下，提高钢材的强度。

加工性能：Ni减少加工硬化倾向，提高冷成型性。

钛（Ti）

钛是一种强铁素体形成剂和强碳化物形成剂，在碳含量增加的奥氏体钢中添加钛，是为了提高抗晶间腐蚀的能力，但它也提高了高温下的机械性能。在铁素体不锈钢中，添加钛可提高韧性、成形性和耐腐蚀性。在马氏体钢中，钛通过与碳结合降低马氏体硬度，并提高回火阻力。

细化晶粒：钛是强碳化物形成元素，能与碳形成稳定的碳化钛（TiC）。TiC 可以在钢液凝固过程中作为晶核，促进晶粒细化，使钢材的组织更加均匀，从而提高钢材的强度、韧性、塑性和抗疲劳性能。

提高耐腐蚀性：在不锈钢中，钛能优先与碳结合，避免铬的碳化物在晶界析出，从而防止晶间腐蚀，提高不锈钢的耐晶间腐蚀性能

高温性能：钛能提高钢材的高温强度和抗氧化性能，在高温下，钛的化合物能稳定存在，阻碍晶界滑动和位错运动，提高钢材的高温稳定性。

脱氧脱硫：固定钢中O、S，减少夹杂物，提高纯净度。

负面效应：过量Ti易形成脆性Ti(C,N)夹杂。

锰（Mn）

锰可能是钢中仅次于碳的第二重要元素。钢中通常至少含有0.30%的锰，但某些碳钢中的锰含量高达1.5%。锰具有与碳类似的作用，钢铁生产商结合这两种元素来获得所需材料性能。

锰含量超过1.5%、碳含量为0.40%至0.55%的锰合金钢广泛用于齿轮、车轴、轴和其他需要高强度和良好延展性的零件。锰钢的主要用于承受严重磨损的机械零件，这些钢材均经过铸造和研磨完成。

强度和硬度：是提高钢材强度和硬度的重要元素之一。锰能固溶到铁的晶格中，产生固溶强化作用，提高钢材的强度和硬度。同时，锰还能降低钢材的热脆性，改善钢材的热加工性能。

脱氧和脱硫：锰是良好的脱氧剂和脱硫剂，能去除钢中的氧和硫，减少钢中的夹杂物含量，提高钢材的纯净度，从而改善钢材的质量和性能。

耐腐蚀性：在一定程度上提高钢材的耐腐蚀性，特别是对一些弱腐蚀介质的耐蚀性。锰可以促进钢材表面形成致密的氧化膜，提高钢材的耐蚀性。

耐磨性：高锰钢（Mn≥11%）在冲击载荷下发生加工硬化，用于耐磨件（如挖掘机铲斗）。

负面效应：过量Mn增加回火脆性倾向。

二、元素间的协同与拮抗作用

Cr与Ni的协同：

Cr提供耐腐蚀性，Ni稳定奥氏体并提高韧性，两者结合形成双相不锈钢（如2205）或高耐蚀奥氏体钢（如316L）。

C与Cr的竞争：

高Cr钢中，C易与Cr结合形成碳化物（如Cr₂₃C₆），降低钝化膜稳定性（如410不锈钢需控制C含量以平衡强度与耐蚀性）。

Ti与N的固定：

Ti优先与N结合生成TiN，防止N与C形成碳化物，从而保留更多Cr用于耐腐蚀（如X80管线钢中添加Ti-Nb复合微合金化）。

Mn与S的拮抗：

Mn通过生成MnS减少FeS的有害作用，但过量Mn可能导致硫化锰夹杂，影响疲劳寿命。

总结

碳、铬、镍、钛、锰等元素通过固溶强化、析出强化、细晶强化等机制调控钢材性能，其协同作用决定了钢材的最终用途。
